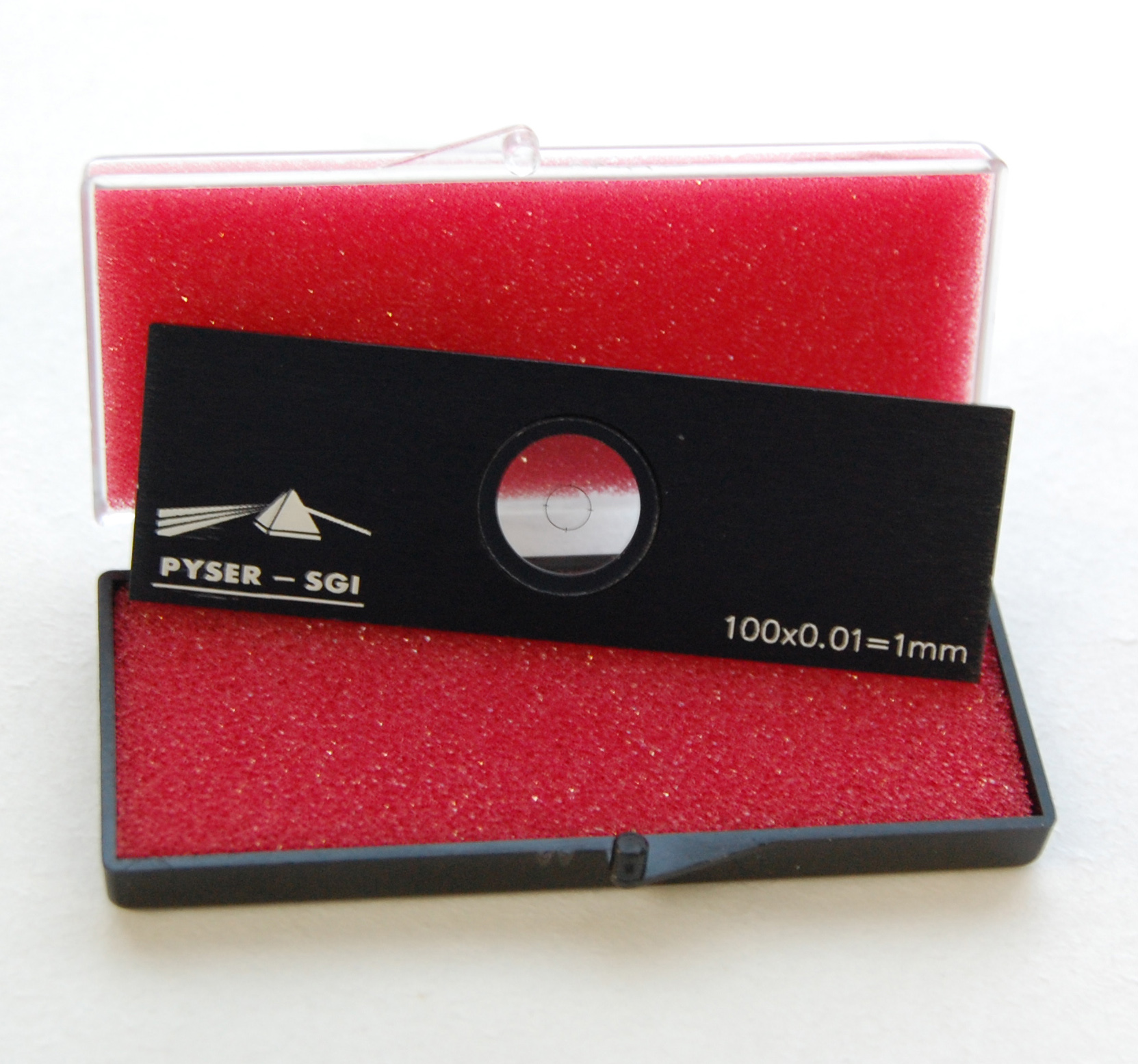

一、标准型镜台测微尺
微尺一般是圆形,镶嵌在一个黑色的阳极氧化铝膜镀层的载玻片内,载玻片尺寸:76mm x 25mm x 1.5mm。
l 透射照明型(transmitted light):
这种产品的微尺(scale or grid)表面有一个盖玻片样的玻璃片防护,防护玻璃盖片对应于微尺的位置。
l 反射照明型(reflected light):
这种产品用于金相光学显微镜。计数微尺往往制作在一种镀膜的、具有反射光能力的特殊金属片上,金属片同样镶嵌在黑色的镀膜的载玻片中央。在垂直的光线照射下,线条呈黑色,而背景明亮。
订购信息:
货号 |
Type, Length |
Nos. Div. |
Pattern |
Div. Size |
68040-01 |
水平, 10mm |
100 |
S1 |
0.1mm |
68039-02 |
水平, 5.0mm |
100 |
S2 |
0.05mm |
68039-04 |
水平, 0.1" |
100 |
S4 |
0.001" |
68039-05 |
水平, 20mm |
200 |
S5 |
0.01 mm |
68042-08 |
水平, 1.0mm |
100 |
S8 |
0.01mm |
68039-11 |
水平, 0.005" |
50 |
S11 |
0.0001mm |
68044-12 |
水平, 0.1mm |
50 |
S12 |
0.002mm |
68039-16 |
十字, 1.0mm |
100 |
S16 |
0.01mm |
68039-22 |
垂直, 2.0mm |
200 |
S22 |
0.01mm |
68041-48 |
无盖, 1.0mm |
100 |
S48 |
0.01mm |
二、认证型镜台测微尺
PS型号的镜台测微尺每一个都是有认证证书的,经过英国国家物理实验室(NPL)或英国皇家认证委员会(UKAS)鉴定的。适合于光学测量仪器的校准,适用于所有的光学显微镜;其外的不锈钢框架,可以保证更高的精度和更长的寿命。保存于木质盒内,选择时注意显微镜使用透射光还是反射光来工作。
订购信息:
货号 |
产品名称 |
型 |
68047-1GR |
S1 with Graticules Certificate |
PS1 |
68047-1NA |
S1 with UKAS Certificate |
PS1 |
68047-1NP |
S1 with NPL Certificate |
PS1 |
68047-4GR |
S4 with Graticules Certificate |
PS4 |
68047-4NA |
S4 with UKAS Certificate |
PS4 |
68047-4NP |
S4 with NPL Certificate |
PS4 |
68047-5GR |
S5 with Graticules Certificate |
PS5 |
68047-5NA |
S5 with UKAS Certificate |
PS5 |
68047-5NP |
S5 with NPL Certificate |
PS5 |
68047-8GR |
S8 with Graticules Certificate |
PS8 |
68047-8NA |
S8 with UKAS Certificate |
PS8 |
68047-8NP |
S8 with NPL Certificate |
PS8 |
68047-12GR |
S12 with Graticules Certificate |
PS12 |
68047-12NA |
S12 with UKAS Certificate |
PS12 |
68047-12NP |
S12 with NPL Certificate |
PS12 |
68047-16GR |
S16 with Graticules Certificate |
PS16 |
68047-16NA |
S16 with UKAS Certificate |
PS16 |
68047-16NP |
S16 with NPL Certificate |
PS16 |
68047-78GR |
S78 with Graticules Certificate |
PS78 |
68047-78NA |
S78 with UKAS Certificate |
PS78 |
68047-78NP |
S78 with NPL Certificate |
PS78 |
三、双制玻璃尺

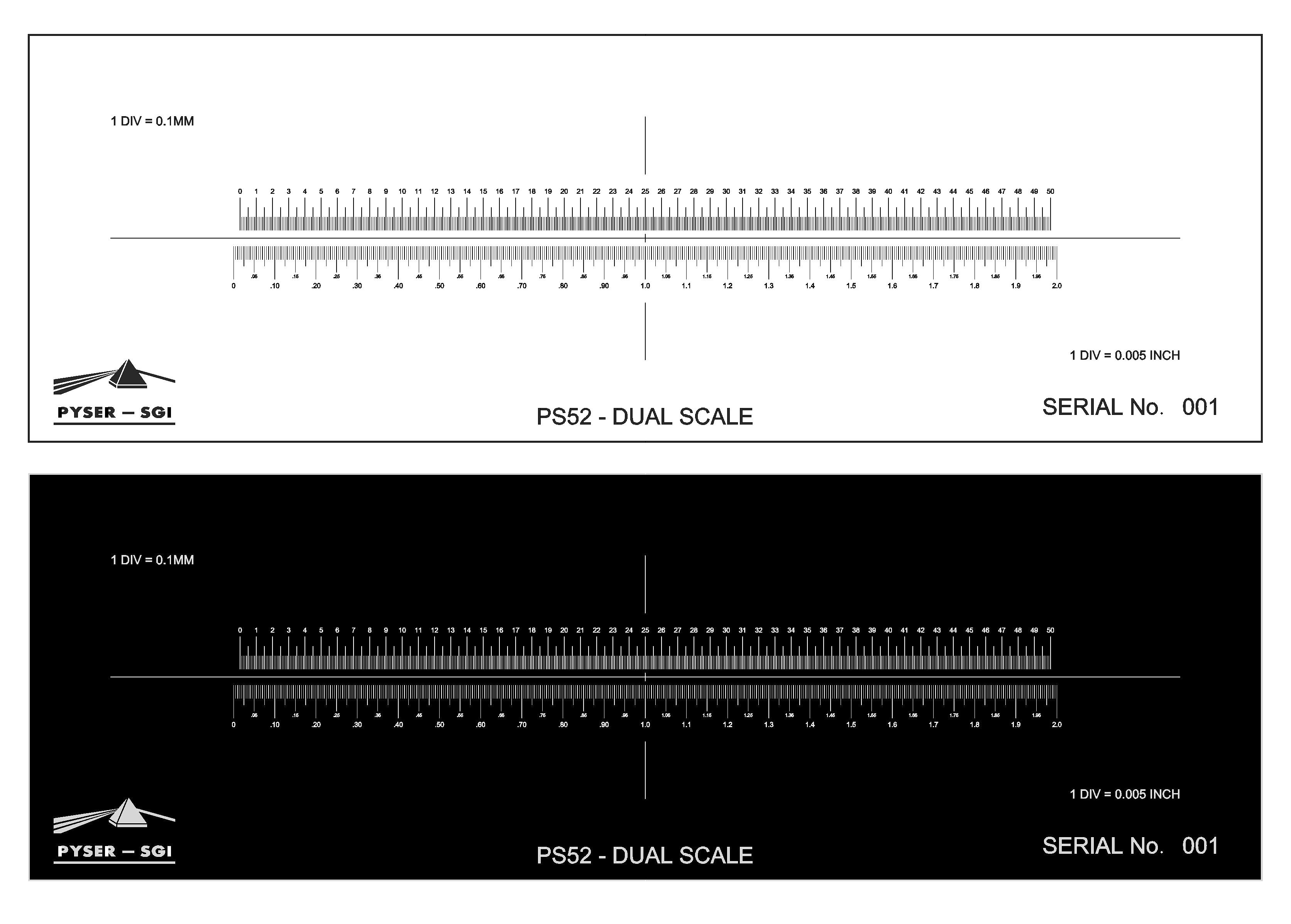

主要用于透射光照明的体视解剖显微镜,特别适合大视野范围的操作或者拍照使用。标准的载玻片的外形,具有唯一产品序列编号可供追溯。同一玻璃尺刻度有英制和公制,正片(positive versions)和负片(negative versions)两种便于客户的选择。产品的示意图如下:
订购信息:
货号 |
产品名称 |
型 |
68040-05 |
Dual micrometer calibration slide,positive |
PS52P |
68040-06 |
带有UKAS证书 |
PS52P |
68040-07 |
Dual micrometer calibration slide,negtive |
PS52N |
68040-08 |
带有UKAS证书 |
PS52N |
镜台测微尺,它的外形和载玻片相似,中央部分印有一条微细的标尺,标尺全长1mm分10大格,每一大格又分成10小格,因此每小格的长度是0.01mm即10μ.标尺的外围有一黑色的小圆环,以便在显微镜下寻找标尺的位置.标尺上面往往附有一个圆形的盖玻片以保护.也有的标尺10大格中仅第一大格分成10小格的.还有的标尺全长2mm分成20大格,其中仅第一大格分成10小格的.镜台测微尺是显微长度测量的标准,它并不直接用来测量物体的长度,而是用来校正目镜测微尺和其它有关的测量工具的,它的质量好坏对各种显微测量以及显微绘画放大倍率的计算等都有很大的关系.因此,应选择刻度线条纤细,均匀而清晰的,长度准确性可靠的进行核对.
目镜测微尺,简称目微尺,它是放在目镜内的标尺,是一个圆形的小玻片,外型类似于圆形盖玻片,较盖玻片稍厚。目镜测微尺一面印有标尺,一般1cm分为100个小格,也有全长5mm分为50个小格的。使用时,拧开目镜的上透镜,把测微尺轻轻放在中部的环形光阑上,注意有刻度的面朝下(避免标尺数字读起来是反的)。
目镜测微尺是直接来测量物体的长度的,但是它的刻度所代表的长度依着显微镜的放大倍数而改变的。因此使用目镜测微尺前必须用台测微尺来进行校正,以确定目镜测微尺上的每一小格所代表的实际长度。
