一.环氧树脂(Epoxy Resin)
1.环氧树脂简介
环氧树脂是一类具有末端环氧基的甘油多聚酯。它的分子中有两种反应基团，即环氧基团（epoxide group）和氢氧基团（hydroxyl group）。其末端基团易与含有活性氢原子的化合物如胺类（如DMP-30，DMAE，乙二胺等，又称催化剂或加速剂）反应，使单体首尾相连接形成长链聚合物。此外，在单体中的氢氧基团能与有机酸酐（如MNA，DDSA，九烷基琥珀酸酐，NSA等，又称硬化剂或固化剂）结合，使单体分子形成横桥。所以，环氧树脂以单体渗入细胞组织，而这种单体在一定的温度条件下，在硬化剂和加速剂作用下，就形成一个非常耐溶剂和耐化学腐蚀的交链稳定的三维空间聚合体。为了改善聚合体（包埋块）的切割性能，还会在环氧树脂包埋配方中加入增塑剂，以调节包埋块的韧性。
环氧树脂包埋剂对细胞微细结构有较好的保存性能，聚合后体积缩小较少，而且在真空中能经受较长时间的轰击。但它的操作不太方便，反差较弱。
环氧树脂的型号较多，常用Epon812，Spurr树脂（ERL-4206）等。
2.最常用的两种环氧树脂
2.1 Epon812包埋剂
Epon812是一种进口树脂，它是一种长链的脂肪族环氧化合物，是目前国际上普遍采用的一种优良包埋剂，粘度为150-210cP（在25℃条件下）。该包埋剂的配制方法甚多，但一般都按1961年Luft提出的配方进行。
其配方如下：
A液：Epon812 62ml DDSA 100ml
B液：Epon812 100ml MNA 89ml
上述配方若改变A液和B液的比例则可调节聚合块硬度，A液多则软，B液多则硬。通常冬天使用A:B=2:8(V/V)；夏天使用A:B=1:9(V/V)，可视组织的硬度和气候不同选择其比例。配制时可先分别配制A液和B液，然后将A液和B液按一定比例混合后，再加入1%-2%的加速剂，边加边搅拌，使其充分混合。为了方便操作，也有人将Epon812，DDSA，MNA三种成分按一定比例直接混合使用。Epon812的聚合温度为：37℃过夜，60℃ ,24-36h。 根据南方地区的气候条件，可用下列配方：
Epon812 51ml DDSA 12ml MNA 37ml DMP-30 1.8-2ml
聚合条件:室温过夜，60℃， 8-12h。
DDSA是十二烷基琥珀酸酐（Dodecenylsuccinic anhydride）的简称。它是一种可得到软性包埋块的长链脂肪族分子。
MNA是甲基内次甲基二甲酸酐（Methyl Nadic anhydride）的简称，又称六甲酸酐，它有两个链环，能获得较硬的包埋块。
DMP-30是2，4，6-三（二甲基氨基甲基）苯酚（2，4，6-Tris（dimethylaminomethyl）phenol）的简称。它能加速固化过程。
2.2 Spurr树脂（ERL-4206包埋剂）

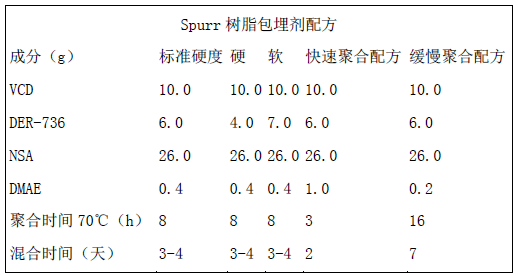

这是1969年由Spurr推荐使用的包埋剂，所以也称Spurr树脂。它含有两个环氧基，是一种低粘度（25℃时，7-10cP）的环氧树脂。由于具有粘度低的特点，所以近年来一些实验室已开始使用它。其配方可按下表中各种成分的比例，即可获得不同性能的包埋块。其配方如下：
VCD是二氧化乙烯环己烯（vinylcyclohexene dioxide）的简称。它的分子小，粘度低，聚合块硬度大。
DER-736是diglycidyl ether of a polypropylene glycol的简称。它属于脂肪族，分子小，有低粘度性质，可调节包埋块的硬度。 NSA是nonenylsuccinic anhydride的简称。它是一种特殊的硬化剂，应避免暴露在潮湿的大气中，以防环氧或酐链的水解作用。
DMAE是dimethylaminoethanol的简称。它是催化剂，增加催化剂的比例，可以缩短聚合的时间。 Spurr树脂最终硬度可用DER-736的量来调节。配制时，先把前三种成分混合后，最后才加入DMAE，但从开始到混合完成，达到淡黄色状态需3-7天。此包埋剂在70℃，一般8小时即可完全聚合，用陈旧的包埋剂时，则聚合时间会减少。因Spurr树脂嗜氧，聚合时不要加盖。包埋剂最好是用新鲜配制，但为了方便，可预先配制好保存在低温和防潮的环境中。Spurr树脂与Epon812树脂相比粘度低，操作方便，但毒性比Epon812树脂大，所以操作时要更加小心，此外，Spurr树脂各成分间的分子量大小差异较大，在组织中的渗透速度不一，容易个别成分造成渗透不均，而导致局部聚合不完全，染色效果不佳。
二.丙烯酸树脂（Acrylic Resin）
1. 丙烯酸树脂简介
丙烯酸树脂无色透明的，由丙烯酸衍生物聚合而成。丙烯酸单体粘度低，可以在低温下渗透及聚合，因而能满足免疫和细胞化学技术低温操作的要求。其聚合方式有两种，热聚合和紫外线照射聚合。但它对脂类等成分的抽提比环氧树脂严重，为此它也需要在较低的温度下使用才可能减少抽提作用。此外，聚合前后丙烯酸树脂的体积变化较环氧树脂大（体积大约收缩10%-20%），并且它在电子束的照射下稳定性比环氧树脂低，放热的聚合过程可引起组织细胞结构的损伤，致敏性也比环氧树脂强，使用时要小心防护。一般来说，除了免疫和细胞化学技术外，超微结构的研究并不推荐使用它。
在电镜中使用较多的丙烯酸树脂有伦敦白胶（LR White）和Lowicryl系列的树脂。
2.最常用的丙烯酸树脂
2.1 伦敦白胶（LR White）
伦敦白胶含有7种不同的丙烯酸单体和2种增塑剂，引发剂是BPO（dibenzoyl peroxide），加速剂为N，N-dimethyl paratoluidine，但具体的配方和成分没有报道。它的粘度低，渗透能力强，可用于较大的组织块或致密的组织，由于它有一定的亲水性，方便水性染料进入，染色效果佳，使用非常方便，通常买回来的是已经混合好的试剂，但由于BPO已经加入，必须一直保存在4℃中，以防其自发聚合，即便这样，它的有效期仅为12个月。伦敦白胶可以微溶于水，因而可以采用部分脱水方案，但不能使用丙酮作为脱水剂。氧气会抑制聚合反应的进行，因而聚合时要在模块中注满包埋剂并盖紧盖子。
此外，伦敦白胶不能在-15℃以下的温度使用。为了方便运输和储存，也有未加BPO的伦敦白胶（uncatalysed LR White）出售，这种试剂需要加入催化剂（9.9g催化剂/500gLR White）充分搅拌并室温放置24小时以上才能使用。充分混合的包埋剂同样保存在4℃中，一旦加入催化剂后，它的有效期便为12个月。
2.2 Lowicryl系列包埋剂
Lowicryl系列包埋剂是专为低温（-20℃以下）包埋设计的包埋剂。它有两种类型：一种是极性树脂，K4M（最低渗透温度为-30℃，最低聚合温度为-50℃）和K11M（最低渗透温度为-60℃，最低聚合温度为-60℃）；另一种是非极性树脂，HM20（最低渗透温度为-50℃，最低聚合温度为-50℃）和HM23（最低渗透温度为-80℃，最低聚合温度为-80℃）。
极性树脂亲水，使样品保存在一个水性的环境中从而较少蛋白质变性，且染色的效果较好。而非极性树脂的切割性能比较好。两种树脂通常都在隔绝氧气的情况下低温紫外线照射聚合。
| 电话 010-52571502 010-51248120 邮箱 hedebio@163.com |
